Prodotti

Segnalatori ottici-acustici

KombiSIGN 72 – Torretta di segnalazione modulare

Ø70 MM, 24 V

  • EFFETTI LUMINOSI: TWINLIGHT (FISSO / LAMPEGGIANTE), TWINFLASH (FLASH / EVS)
  • POSSIBILITÀ DI INTEGRAZIONE CON MODULI ACUSTICI A 2 O 8 TONI
  • ASSEMBLAGGIO SEMPLICE E INTUITIVO
  • OTTIMA VISIBILITÀ DA OGNI POSIZIONE
  • VERSIONE CLASSICLOOK: MODULO COLORATO
  • VERSIONE DESIGNLOOK: MODULO NEUTRO
  • MONTAGGIO: SU BASE O SU TUBO (ULTERIORI OPZIONI CON ACCESSORI)
  • POTENZIABILE IN SMARTMONITOR (INTELLIGENTE ALTERNATIVA MDE) O ANDONSPEED (SISTEMA DI CHIAMATA E SEGNALAZIONE)
  • GUARDA IL VIDEO

Dati Tecnici

Applicazione

macchinari, impianti di automazione, impianti di montaggio, nastri trasportatori, postazioni di lavoro manuali

Dimensioni modulo ottico

Ø 70 x H 65,5 mm

Sorgente luminosa

LED

Materiale

PC (Policarbonato), PA-GF (Poliammide con particelle di vetro)

Tensione

24 V

Temperatura di esercizio

-30°C÷60°C

Design

  • MODULI OTTICI A LED

    Dimensioni (Ø x H): 70 mm x 65,5 mm | Peso: 77 g | Materiale: PC (Policarbonato) | Corrente di consumo: < 80 mA | Grado di protezione: IP65

    Effetto luminoso

    Voltaggio

    Foto Codice Design Effetto luminoso Colore Voltaggio Scheda tecnica
    64711075 ClassicLook Fisso / Lampeggiante regolabile by switch Rosso 24 V AC/DC
    64721075 ClassicLook Fisso / Lampeggiante regolabile by switch Verde 24 V AC/DC
    64731075 ClassicLook Fisso / Lampeggiante regolabile by switch Giallo 24 V AC/DC
    64743075 ClassicLook Fisso / Lampeggiante regolabile by switch Bianco 24 V AC/DC
    64751075 ClassicLook Fisso / Lampeggiante regolabile by switch Blu 24 V AC/DC
    64712055 ClassicLook Flash / EVS regolabile by switch Rosso 24 V DC
    64722055 ClassicLook Flash / EVS regolabile by switch Verde 24 V DC
    64732055 ClassicLook Flash / EVS regolabile by switch Giallo 24 V DC
    64744055 ClassicLook Flash / EVS regolabile by switch Bianco 24 V DC

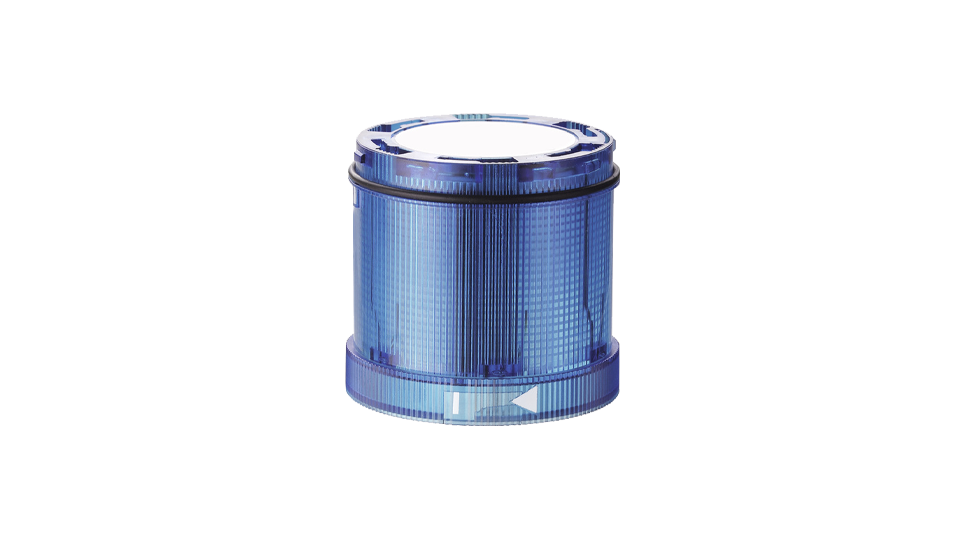

    64752055 ClassicLook Flash / EVS regolabile by switch Blu 24 V DC
    64713075 DesignLook Fisso / Lampeggiante regolabile by switch Rosso 24 V AC/DC
    64723075 DesignLook Fisso / Lampeggiante regolabile by switch Verde 24 V AC/DC
    64733075 DesignLook Fisso / Lampeggiante regolabile by switch Giallo 24 V AC/DC
    64743075 DesignLook Fisso / Lampeggiante regolabile by switch Bianco 24 V AC/DC
    64753075 DesignLook Fisso / Lampeggiante regolabile by switch Blu 24 V AC/DC
    64714055 DesignLook Flash / EVS regolabile by switch Rosso 24 V DC
    64724055 DesignLook Flash / EVS regolabile by switch Verde 24 V DC

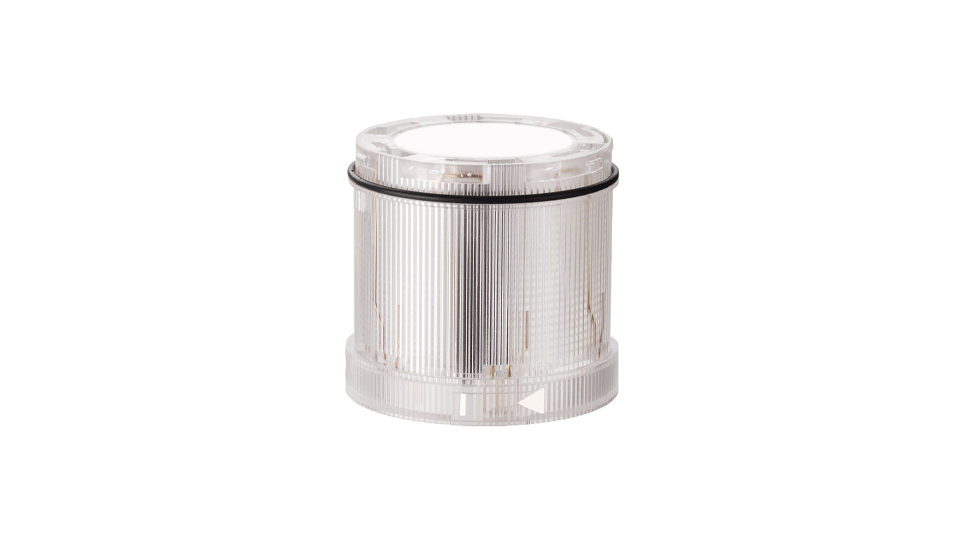

    64734055 DesignLook Flash / EVS regolabile by switch Giallo 24 V DC
    64744055 DesignLook Flash / EVS regolabile by switch Bianco 24 V DC
    64754055 DesignLook Flash / EVS regolabile by switch Blu 24 V DC
  • MODULI IO LINK

    Dimensioni (Ø x H): 70 mm x 65,5 mm | Peso: 58 g | Materiale: PC (Policarbonato) | Corrente di consumo: 6 mA | Grado di protezione: IP65

    Foto Codice Design Livelli Corrente di consumo Voltaggio Scheda tecnica
    64684055 ClassicLook Max 5 6 mA 24 V via IO-Link
    64644055 DesignLook Max 5 6 mA 24 V via IO-Link
  • MODULI ACUSTICI

    Dimensioni (Ø x H): 70 mm x 54 mm | Peso: 70 g | Materiale: PC (Policarbonato) | Volume: 95÷105 dB | Durata: > 5.000 h | Grado di protezione: IP65

    Foto Codice Design Effetto sonoro Voltaggio Corrente di consumo Scheda tecnica
    64587075 ClassicLook Continuo / Alternato regolabile by switch 24 V AC/DC < 40 mA
    64589075 ClassicLook 8 diversi toni regolabile by switch 24 V AC/DC < 30 mA
    64589060 ClassicLook 8 diversi toni regolabile by switch 115÷230 V AC < 45 mA
    64577075 DesignLook Continuo / Alternato regolabile by switch 24 V AC/DC < 40 mA
    64579075 DesignLook 8 diversi toni regolabile by switch 24 V AC/DC < 30 mA
  • BASI DI CABLAGGIO

    Dimensioni (Ø x H): 70 mm x 36 mm | Peso: consultare schede tecniche | Materiale: elemento terminale in PA-GF (Poliammide con particelle di vetro) / coperchio in PC (Policarbonato) | Ø max. del cavo: 11 mm | Grado di protezione: IP65

    Foto Codice Design Montaggio Connessione Voltaggio Scheda tecnica
    64080000 ClassicLook Piano CAGE CLAMP® max. 1,5 mm² 12÷230 V AC/DC
    64081000 ClassicLook Tubo CAGE CLAMP® max. 1,5 mm² 12÷230 V AC/DC
    64090000 DesignLook Piano CAGE CLAMP® max. 1,5 mm² 12÷230 V AC/DC
    64091000 DesignLook Tubo CAGE CLAMP® max. 1,5 mm² 12÷230 V AC/DC
  • ACCESSORI DI FISSAGGIO
    Foto Codice Design Tipo di accessorio Montaggio Scheda tecnica
    97584010 ClassicLook Base con tubo integrato
    97584085 ClassicLook Staffa
    96000002 ClassicLook Staffa
    96000001 ClassicLook Staffa
    96000014 ClassicLook Staffa
    97584090 ClassicLook Base in plastica adatta per tubi con H ≤ 400 mm
    97584091 ClassicLook Base in metallo
    96000051 DesignLook Base con tubo integrato

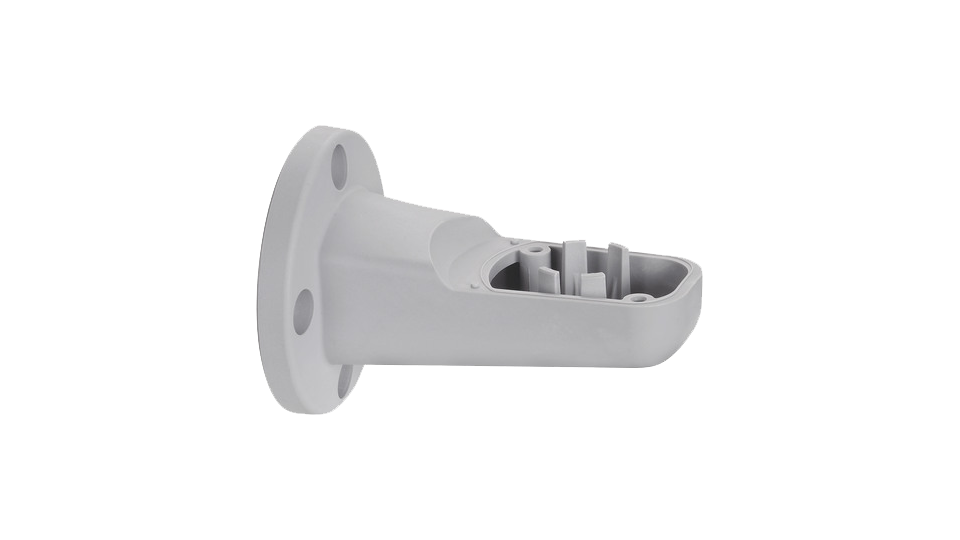

    96000052 DesignLook Staffa
    96000053 DesignLook Staffa
    96000054 DesignLook Staffa
    96000055 DesignLook Staffa
    96000050 DesignLook Base in plastica adatta per tubi con H ≤ 400 mm
    97584510 ClassicLook / DesignLook Tubo in alluminio Ø 25 mm, H 100 mm
    97584025 ClassicLook / DesignLook Tubo in alluminio Ø 25 mm, H 250 mm
    97584040 ClassicLook / DesignLook Tubo in alluminio Ø 25 mm, H 400 mm
    97584060 ClassicLook / DesignLook Tubo in alluminio Ø 25 mm, H 600 mm
    97584003 ClassicLook / DesignLook Tubo in alluminio Ø 25 mm, H 1000 mm

Download

Componenti e assemblaggio Scarica
Scheda tecnica CREA PDF

Certificazioni
