ST120ES
CATENA PORTACAVI STANDARD CHIUSA
HI 76 MM

  • PER CORSE LUNGHE NON AUTOPORTANTI
  • CANALE DI GUIDA: MASSIMA STABILITÀ DELLA CORSA
  • PATTINI ANTI-FRIZIONE SOSTITUIBILI
  • APRIBILE INTERNO-ESTERNO RAGGIO
  • TELAIO A CERNIERA
  • UNICA MAGLIA PER TUTTI I RAGGI
CONFIGURA IL TUO PRODOTTO

Dati Tecnici

Applicazione

per qualsiasi macchinario e attrezzatura

Altezza interna

76 mm

Passo

120 mm

Materiale

poliammide 6 + F.V., UL 94 - HB

Temperatura di esercizio

-30°C÷130°C

Velocità

3 m/sec

Coefficiente di frizione

0,3 - 0,4 µ

SCHEMA DI APPLICAZIONE GUIDATA IN ORIZZONTALE

Ls: Corsa totale
Lp: Lunghezza della curva
Lf: Lunghezza parcheggio
Hs: Spazio minimo richiesto
Raggio di curvatura R - mm 180 200 250 300 350 400 500
Lp 1,441 1,559 1,864 2,178 2,701 3,225 4,062
Lf 654 694 794 894 1,114 1,334 1,654
H 300 300 300 300 300 300 300

Dimensioni

Configura la tua catena portacavi

La lunghezza della catena portacavi viene generata con il punto fisso al centro

Larghezza interna (C - mm)

Larghezza esterna (A - mm)

Raggio di curvatura (R - mm)

Altezza (H - mm)

Lunghezza corsa catena (Ls - mm)

Lunghezza catena (L - mm)

Punto fisso diverso dal centro (mm)

Codice Catena:

[[ selectedChain.chain_code ]]

Richiedi Offerta

Codice Kit Attacchi:

[[ item ]]

Scopri tutti gli attacchi

È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.

Codici Kit attacchi Codici Kit attacchi compresi di fissacavo
ST-FEB120ES.150 ST-FEB120ES.150/F
ST-FEB120ES.200 ST-FEB120ES.200/F
ST-FEB120ES.250 ST-FEB120ES.250/F
ST-FEB120ES.300 ST-FEB120ES.300/F

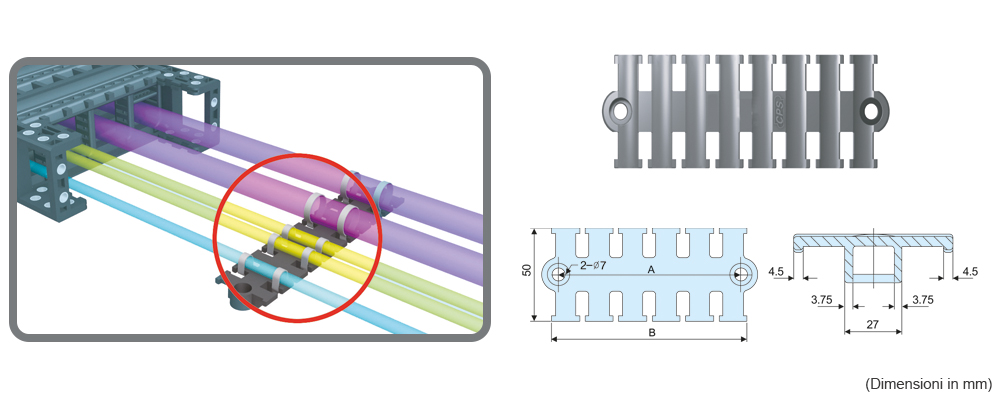

Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio avviene attraverso fascette in nylon.

Codice A - mm B - mm
S-TW50 58 65
S-TW75 75 82
S-TW100 98 105
S-TW125 122 129
S-TW150 141 148

I divisori (verticali) e i separatori (orizzontali) suddividono la sezione interna della catena: i cavi hanno così il loro giusto spazio e restano lontani gli uni dagli altri. Per evitare attorcigliamenti o danni ai cavi dev'esserci almeno il 10% di spazio tra il cavo inserito e la sua area di locazione. In alcuni casi l'utilizzo dei separatori può ridurre la larghezza richiesta, in quanto si possono creare uno o due livelli nella stessa sezione.

Codici Divisori Codici Separatori
SB-DV075/M SB-SP/S.150
SB-DV075/S SB-SP/S.200
SB-DV075/MS SB-SP/S.250
SB-DV075/T (da 200 mm di larghezza) SB-SP/S.300

Le catene portacavi per corse lunghe non autoportanti devono sempre prevedere un canale di guida, che previene la deviazione della catena in movimento. Il canale di guida è realizzato in acciaio zincato.

Codici canale di guida aperto Codici canale di guida con angolare
CS120S.150 CA120S.150
CS120S.200 CA120S.200
CS120S.250 CA120S.250
CS120S.300 CA120S.300
Lunghezza fiancata L1 Lunghezza catena A Interno canale A1 Larghezza esterna A2 Altezza scorrimento H1 Altezza canale H2
3000 143 ÷ 668 A + 12 A + 102 115 252
