NSB060N
CATENA PORTACAVI SILENZIOSA APERTA
HI 56 MM

  • PER RIDURRE AL MINIMO VIBRAZIONI, POLVERE E RUMORE
  • CON GIUNTO ELASTICO
  • LEGGERA E ANTISTATICA
  • RIDOTTO EFFETTO POLIGONALE
  • RAGGI DI CURVATURA PIÙ PICCOLI
CONFIGURA IL TUO PRODOTTO

Dati Tecnici

Applicazione

per ambienti che richiedono poca polvere e poco rumore

Altezza interna

56 mm

Passo

60 mm

Materiale

poliammide 6 + F.V., Amide, UL 94 - HB

Temperatura di esercizio

-30°C÷130°C

Velocità

10 m/sec

Accelerazione

20 m/sec²

DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE

Ls: Corsa totale
Lp: Lunghezza della curva
Lf: Lunghezza parcheggio
Hs: Spazio minimo richiesto
Raggio di curvatura R - mm 125 135 150 180 230 270 340
Lp 854 885 932 1,026 1,183 1,309 1,529
Lf 389 399 414 444 494 534 604
H 357 377 407 467 567 647 787

LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE

Curva superiore
max 6 m
Curva inferiore
max 100 m
Montata senza supporto
max 3 m

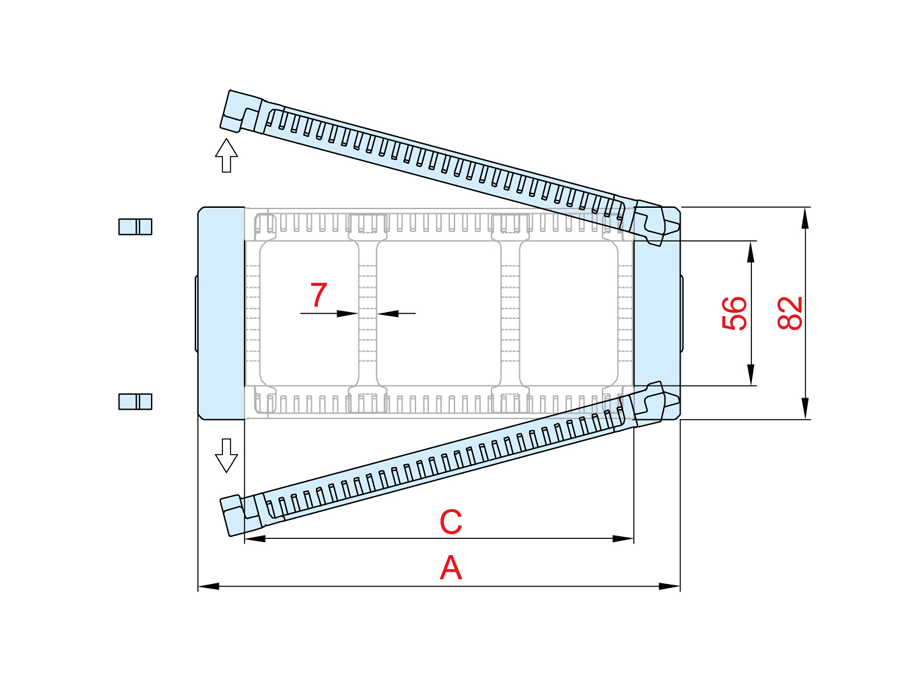

Dimensioni

Configura la tua catena portacavi

La lunghezza della catena portacavi viene generata con il punto fisso al centro

Larghezza interna (C - mm)

Larghezza esterna (A - mm)

Raggio di curvatura (R - mm)

Altezza (H - mm)

Lunghezza corsa catena (Ls - mm)

Lunghezza catena (L - mm)

Punto fisso diverso dal centro (mm)

Codice Catena:

[[ selectedChain.chain_code ]]

Richiedi Offerta

Codice Kit Attacchi:

[[ item ]]

Scopri tutti gli attacchi

È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.

Codici Kit attacchi Codici Kit attacchi compresi di fissacavo
NSB-FEB060N.75 NSB-FEB060N.75/F
NSB-FEB060N.100 NSB-FEB060N.100/F
NSB-FEB060N.125 NSB-FEB060N.125/F
NSB-FEB060N.150 NSB-FEB060N.150/F
NSB-FEB060N.175 NSB-FEB060N.175/F
NSB-FEB060N.200 NSB-FEB060N.200/F
NSB-FEB060N.250 NSB-FEB060N.250/F
NSB-FEB060N.300 NSB-FEB060N.300/F
NSB-FEB060N.350 NSB-FEB060N.350/F
NSB-FEB060N.400 NSB-FEB060N.400/F

Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio avviene attraverso fascette in nylon.

Codice A - mm B - mm
S-TW50 58 65
S-TW75 75 82
S-TW100 98 105
S-TW125 122 129
S-TW150 141 148

I divisori (verticali) e i separatori (orizzontali) suddividono la sezione interna della catena: i cavi hanno così il loro giusto spazio e restano lontani gli uni dagli altri. Per evitare attorcigliamenti o danni ai cavi dev'esserci almeno il 10% di spazio tra il cavo inserito e la sua area di locazione. In alcuni casi l'utilizzo dei separatori può ridurre la larghezza richiesta, in quanto si possono creare uno o due livelli nella stessa sezione.

Codici Divisori Codici Separatori
SB-DV060/M SB-SP/S.075
SB-DV060/S SB-SP/S.100
SB-DV060/MS SB-SP/S.125
SB-DV060/T (da 200 mm di larghezza) SB-SP/S.150
SB-SP/S.175
SB-SP/S.200
SB-SP/S.250
SB-SP/S.300
SB-SP/S.350
SB-SP/S.400
