Catene portacavi

NSB022CR
CATENA PORTACAVI SILENZIOSA CLEAN ROOM
HI 22 MM

  • PER RIDURRE AL MINIMO VIBRAZIONI, POLVERE E RUMORE
  • CON GIUNTO ELASTICO
  • LEGGERA E ANTISTATICA
  • RIDOTTO EFFETTO POLIGONALE
  • RAGGI DI CURVATURA PIÙ PICCOLI
CONFIGURA IL TUO PRODOTTO

Dati Tecnici

Applicazione

per ambienti che richiedono poca polvere e poco rumore

Altezza interna

22 mm

Passo

22 mm

Materiale

poliammide 6 + F.V., Amide, UL 94 - HB

Temperatura di esercizio

-30°C÷130°C

Velocità

10 m/sec

Accelerazione

20 m/sec²

DIAGRAMMA DI AUTOPORTANZA PER APPLICAZIONI IN ORIZZONTALE

Ls: Corsa totale
Lp: Lunghezza della curva
Lf: Lunghezza parcheggio
Hs: Spazio minimo richiesto
Raggio di curvatura R - mm 35 45 75 100 120
Lp 222 266 353 441 485
Lf 108 125 152 182 192
H 106 126 186 236 276

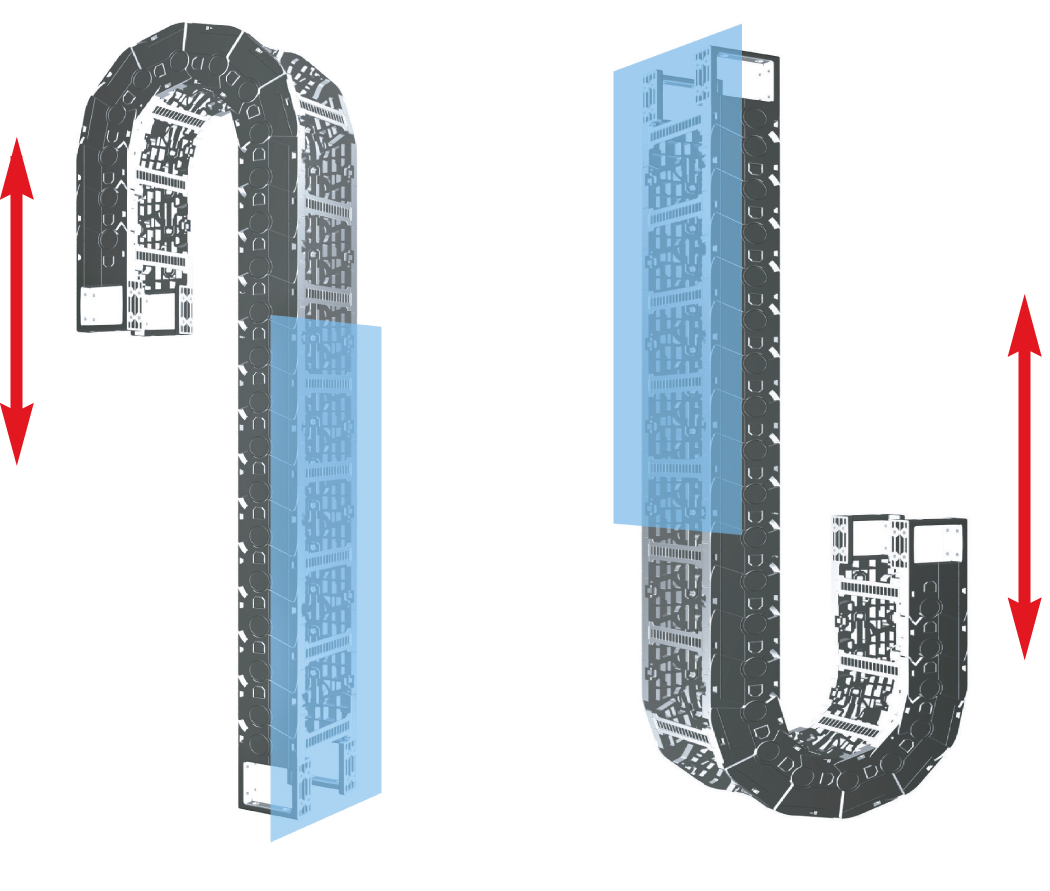

LUNGHEZZA MASSIMA PER INSTALLAZIONE IN VERTICALE

Curva superiore
max 1 m
Curva inferiore
max 5 m
Montata senza supporto
max 0,5 m

Dimensioni

Configura la tua catena portacavi

La lunghezza della catena portacavi viene generata con il punto fisso al centro

Larghezza interna (C - mm)

Larghezza esterna (A - mm)

Raggio di curvatura (R - mm)

Altezza (H - mm)

Lunghezza corsa catena (Ls - mm)

Lunghezza catena (L - mm)

Punto fisso diverso dal centro (mm)

Codice Catena:

[[ selectedChain.chain_code ]]

Richiedi Offerta

Codice Kit Attacchi:

[[ item ]]

Scopri tutti gli attacchi

È la parte di fissaggio finale della catena e permette un montaggio efficace dei punti fisso e mobile alla struttura.
Con i kit attacchi è possibile sia il fissaggio interno raggio, sia quello esterno raggio.

Codici kit attacchi Codici kit attacchi compresi di fissacavo
NSB-FEB022CR.16 NSB-FEB022CR.16/F
NSB-FEB022CR.27 NSB-FEB022CR.27/F
NSB-FEB022CR.37 NSB-FEB022CR.37/F
NSB-FEB022CR.47 NSB-FEB022CR.47/F
NSB-FEB022CR.67 NSB-FEB022CR.67/F
NSB-FEB022CR.77 NSB-FEB022CR.77/F

Grazie all'utilizzo dei fissacavi, cavi e tubi non sono soggetti a torsioni, accavallamenti o spostamenti dalla posizione iniziale a causa della trazione esercitata dal movimento della catena portacavi. Il fissaggio avviene attraverso fascette in nylon.

Codice A - mm B - mm C - mm D - mm
SB-TW020CR.16 34 - 10 -
S-TW033/020CR.27 45 27,5 10,2 12
S-TW033/020CR.37 55 41 8,5 22
S-TW033/020CR.47 65 48 10,4 32
S-TW033/020CR.67 85 68 10 52
S-TW033/020CR.77 95 78 8,87 62

I divisori separano tra di loro i cavi all’interno della catena, evitando torsioni e accavallamenti. In questo modo, prevengono il danneggiamento e la rottura dei cavi stessi.

Codice Divisore
SB-DV020CR

Download

Catalogo NSB022CR Scarica
Scheda tecnica CREA PDF
